2015.05.22

サイドビューカメラ

サービス峯岸です。

今回はサイドビューカメラ取り付け依頼をいただきましたのでご紹介します。
通常バックアイカメラだけですと、後方だけしか見えません。
左右にサイドビューカメラを追加することで、旋回時の後方側面障害物の映像が確
認できます。

リヤーオーバーハングの長いトレーラーには、有効だと思います

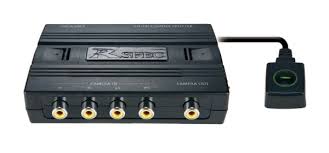

リヤーに一つ、サイドに二つの合計三つのカメラ映像をマルチスプリッターで合成し、RCAケーブル1本で三画面合成映
像を出力します。

サイドカメラa

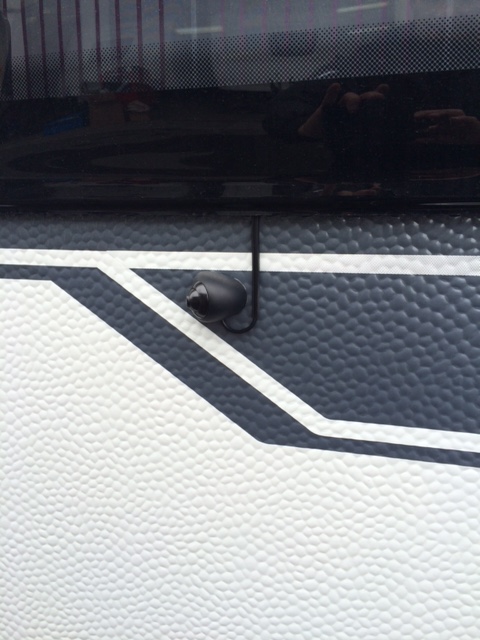

サイドカメラはこの様な突起の無いカバーの付いた商品です。

サイドカメラb

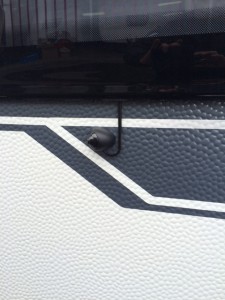

トレーラーには後方全体が確認できるように前方ウインドウ下部に取り付けしま
した。

サイドカメラc

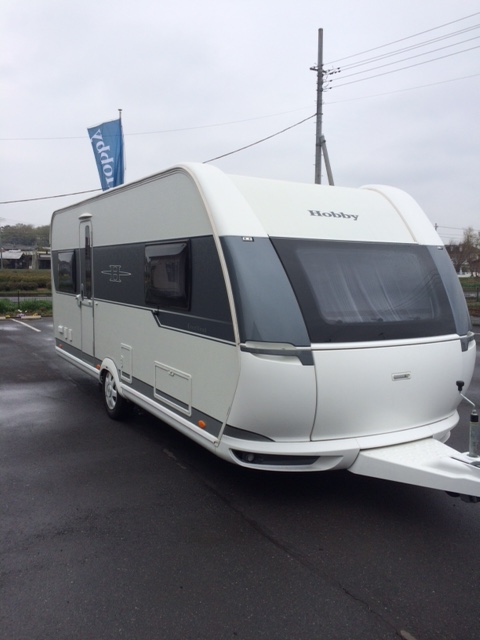

全体のイメージはこんな感じです。カメラが付いてるのを目立たないように取り
付けました。

サイドカメラd

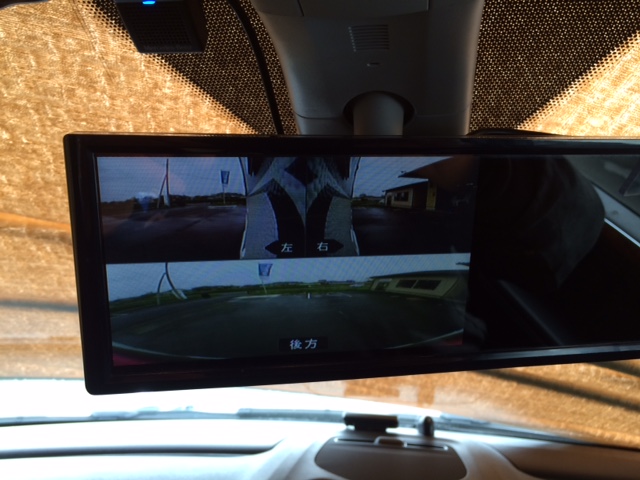

合成された映像は以下のように表示されます。
スプリッターの設定で後方画像のみ1画面も可能ですし、走行時常時3画面出力
も可能です。

サイドカメラe

また、ウインカー連動機能もあります。

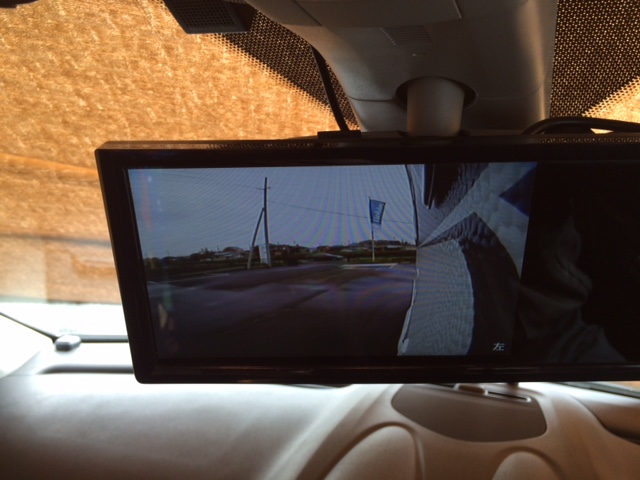

右ウインカー作動時は左後方映像1画面、左ウインカー作動時は右後方映像1画
面に自動で切り替えも可能です。
旋回時オーバーハングで気になる左右後方の障害物の確認もサイドビューカメラ
を取り付けることで安心です。

サイドカメラf
